震蕩式冷卻結晶器
震蕩式冷卻結晶器,多年創新與研發體系產生的完美配備的技術與機械設備，可實現晶體的恒定生長和最大產量，用于蔗糖、淀粉糖及糖醇從低純度晶體懸浮液中高效生產結晶糖及糖醇。
工作原理：

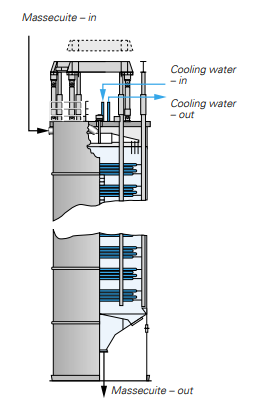

震蕩式冷卻結晶器利用飽和溶液中晶體的重力，從設備頂部運動到設備底部，脫鹽水在盤管中流動，從設備底部逆流流動到設備頂部，通過特殊設計的管路通到單獨的閉式循環水換熱系統。冷卻換熱模塊依次組裝串聯在一根中心柱上并完全沉浸在溶液中，整個冷卻單元垂直震蕩900或950mm,根據物料特性的不同調節液壓系統的變量柱塞泵流量來調整移動速率。濃縮好的飽和糖液通過分配器均勻分布在整個結晶器橫截面上，這與冷卻盤管的對稱布置相結合，提供了優化的停留時間，實現結晶收率、晶型、晶粒分布及產量的最佳匹配。

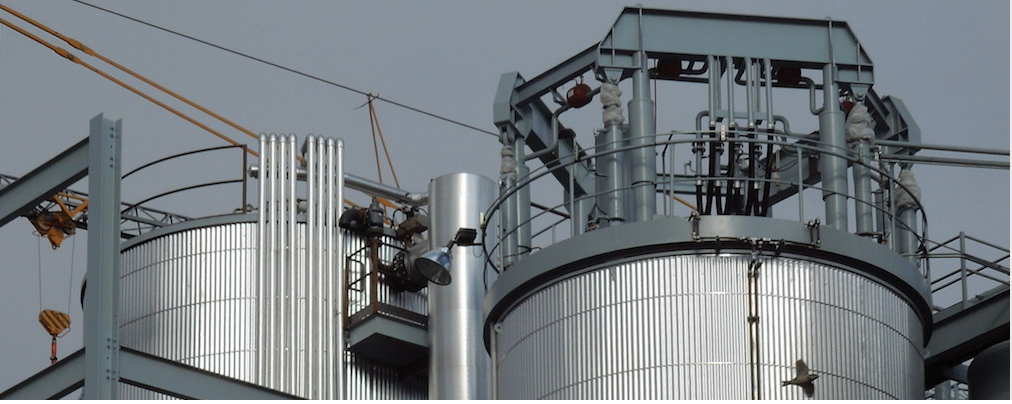

六個液壓缸對稱安裝在結晶器上蓋上，通過發散狀機架驅動中心柱。震蕩式冷卻模塊還可以實現自身清潔的效果，底部出料攪拌裝置及附帶的單端面機械密封在結晶過程期間連續運行，實現了生產過程非常少的維護工作。
通過優化工藝及結構，新一代震蕩式高效連續冷卻結晶器提高了糖醇生產效率并且可以達到明顯的節能效果。
□ 冷卻結晶能力或者冷卻面積更大，最低為2.25㎡/m3，最高達到2.6㎡/m3。
□ 冷卻盤管震蕩冷卻糖液，實現出色的自清潔效果
□ 理論上通過疊加冷卻模塊可實現工廠的最大產量
通過特殊布置的同心圓與直管連接結構，基本完全消除了物料短路及串料，保持冷卻水與糖液均勻的傳熱冷卻
可配備高捷雙通道雙邏輯控制超級控溫撬裝系統及軟件，將會達到冷卻結晶的最佳效果。
應用領域：
一水葡萄糖、果糖、海藻糖、阿洛酮糖、麥芽糖醇、異麥芽糖醇、異麥芽酮糖醇、乳酸等物料的結晶，尤其對高粘度物料結晶有很好的適應性。
標準規格范圍
冷卻模塊 高度 直徑 結晶容積(m3) 冷卻面積(㎡) 冷卻能力(㎡/m3)
10 19612 3400 120 314 2.62
11 22151 4100 210 472 2.25
非標規格范圍：
冷卻模塊 高度 直徑 結晶容積(m3) 冷卻面積(㎡) 冷卻能力(㎡/m3)
7-12 16000-21000 3400-5200 90-660 200-1485 2.2-2.6
技術創新與進步：
□ 按結晶降溫曲線設計的高溫、低溫雙回路冷卻系統結構
□ 中心管單柱震蕩勻速提升下降攪拌；
□ 特殊設計的無短路串料冷卻盤管螺旋構型：截面利用率是其它提升式結晶器的7.6倍、截面物料短路面積比率提高了63倍、短路風險降低了98.4%，最少可使物料的結晶均勻度提高18.6%；
□ 盤管無突變點設計結構；消除了突變結晶現象即掛壁結塊缺陷及冷卻循環水泄露風險。
□ 創新設計的無菌空氣密封隔離結構消除了染菌風險；
□ 六向可調冷卻單元導向裝置，消除了內件蹭壁風險；
□ 全新設計的液壓動力系統：采用六路同步馬達及集成塊一體化設計方案及高精度比例閥控制，消除變向沖擊，同步精度提高50%，高壓油泵采用變頻控制模式，節能40%；
□ 低能耗、高精度設計思路，溫差擬合±1℃；
□ …………
