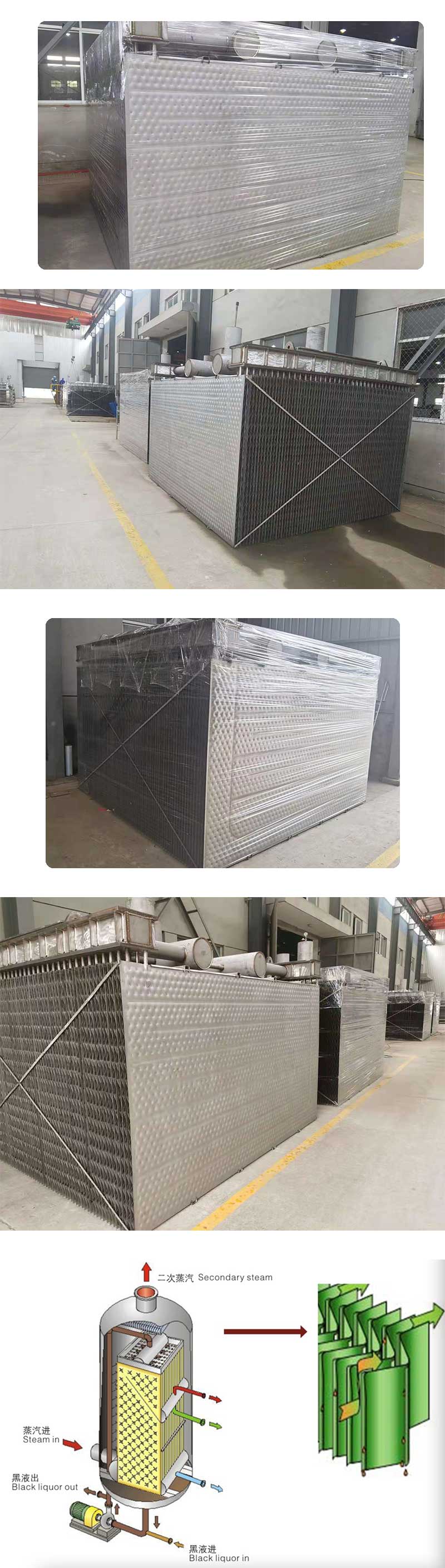

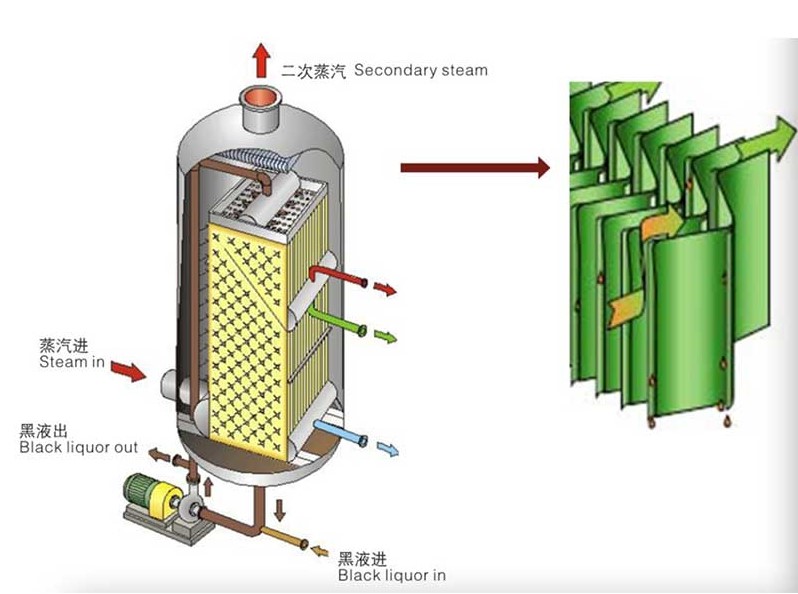

降膜蒸發器
降膜蒸發器適用于將大量的水或液體冷卻到低至0.5℃，擁有高效換熱性能的同時，運行穩定可靠。降膜式換熱器采用全球領先的激光焊接，傳熱板按照一定的板間距布局，形成一個板束，板束外部通道較寬的一側走一種流體，板片內部走另外一種流體，達到換熱效果。傳熱板搭配寬通道設計，使得換熱器除了具備極高的換熱系數，還具備耐高溫高壓，耐污垢，易清洗，適用于污染液體或粘性液體等顯著優于傳統換熱器的技術特點。
降膜蒸發器典型應用領域：
農產品冷藏、家禽加工業、面包加工、食品和乳品加工業、海鮮加工、肉食加工、飲料工業、混凝土冷卻等等。
降膜蒸發器性能優勢：
|
項目 |
SPF系列 |
殼管式換熱器 |
可拆板換熱器 |
螺旋板換熱器 |
|
操作溫度范圍 |
<800℃ |
<800℃ |
<170℃ |
<350℃ |
|
最大壓力 |
<60 bar |
<200 bar |
<32 bar |
<25 bar |
|
對水的傳熱系數[W/m2·℃] |
3500 |
2700 |
5600 |
2000 |
|
空氣與水換熱應用 |
適合 |
適合 |
不適合 |
部分適合 |
|
浸沒于罐體或水中 |
適合 |
部分適合 |
不適合 |
不適合 |
|
焊接于罐體和反應器 |
適用 |
不適用 |
不適用 |
不適用 |
|
安裝入現有的反應塔等設備 |
應用靈活 |
部分應用 |
不適用 |
不適用 |
|
全焊接結構 |
適用 |
適用 |
不適用 |
不適用 |
|
重污染液體與其他應用 |
適用 |
適用 |
部分應用 |
適用 |
|
單位占地面積重量 |
低 |
高 |
低 |
高 |
|
降膜、冷凝器與蒸發器 |
適合 |
適合 |
部分適合 |
部分適合 |

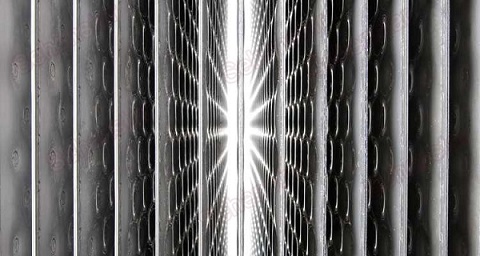

激光焊接傳熱板：

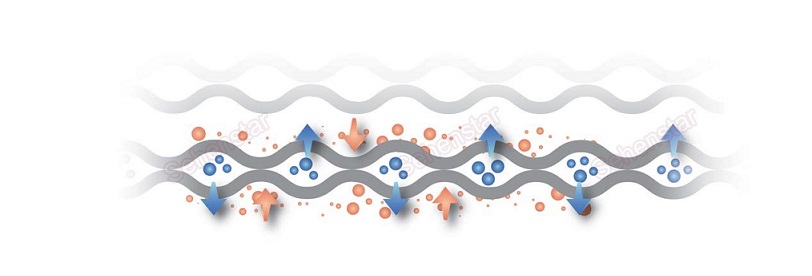

傳熱板由全自動激光焊接及成型工藝加工而成。其特殊枕型結構使流體形成最佳湍流狀態，達成高效的熱傳遞，且同時具備耐粉塵、耐高溫高壓、易清洗等諸多特點。
傳熱板原理：
傳熱板由兩塊薄板經激光焊接工藝，將四周完全焊接，并在中間區域焊滿枕花；經成型工藝后，傳熱板內部形成枕型腔體。枕型設計創造出優秀的湍流并提供自支撐結構。實際應用中，經常在傳熱板中增加額外的焊接路徑，以調整及控制流體進出傳熱板的接口位置、板內流體流速及流量，從而優化傳熱效果。
傳熱板技術優勢：
1）優秀的湍流設計，傳熱系數高；2）極高的焊接可靠性；3）外表面阻力小，不易產生污垢；4）耐高溫，耐高壓；5）寬通道，壓降小，易于清洗；6）外形設計靈活，最優化換熱效果。
單張板片的規格限制：
1.寬度小于2米，長度小于9米
2.板片組是由每個單張板片焊接組裝而成，尺寸可根據設計要求。
3.板片與板片間間距建議大于25mm.
4.板片內部走潔凈介質（氣態/液態），板外為寬通道可考慮走非常規介質。
5.板片材質選擇：碳鋼/不銹鋼/鈦合金。
6.板片承壓：根據板片布點方式?jīng)Q定承壓，常規20公斤，最大40-50公斤。
