首頁黃腐酸鉀、腐植酸鉀蒸發濃縮工藝
腐植酸鉀主要成分是芳香族羥基羧酸鹽；黃腐酸鉀的主要成分是短碳鏈分子結構物質。來源區別：腐殖酸鉀是從褐煤精細選后用KOH液體反應提取的。黃腐酸鉀是從天然腐植酸中提取的。應用區別：腐植酸鉀主要在石油、化工、建材使用。黃腐酸鉀在農業、園藝上應用。
黃腐植酸是腐植酸中的一種成份。腐植酸廣泛存在于自然界的草炭、褐煤、風化煤等中，可從腐植酸中提取一定的黃腐植酸與氧化鉀制成黃腐酸鉀。
黃腐酸鉀呈黑墨色，溶液具有一定粘度，傳統生產工藝先經過蒸發濃縮后進入后續干燥系統，一般有噴霧造粒干燥、滾筒刮刀干燥，噴霧造粒干燥進料濃度不能過高。傳統黃腐酸鉀生產蒸發工藝一般采用反應釜進行初步蒸發濃縮，反應釜操作簡單，但能耗過高，且間歇卸料，生產連續差，隨著國家能源價格不斷上漲，采用傳統蒸發工藝，已不適應現如今國家要求的節能減排要求，可采用更節能的多效/MVR蒸發工藝，綜合黃腐酸鉀的溶液特性，蒸發器的形式采用列管強制循環形式。
黃腐酸鉀溶液呈堿性，粘度較大，特別是隨著濃度增大后，溶液粘度顯著增大，一般進料濃度約20%，溶液沸騰后，發泡性強，泡沫嚴重影響蒸發運行，工藝設計考慮配置除霧裝置，且配備消泡劑加藥系統，減少泡沫，防止跑料，保證系統穩定運行，黃腐酸鉀溶液中鈣鎂含量較高，但都以螯合物形式存在，蒸發器設計需配置化學清洗裝置，定期進行化學清洗，溶液沸點溫升不高，蒸發可采用多效/MVR形式，首選采用MVR工藝，更節能。

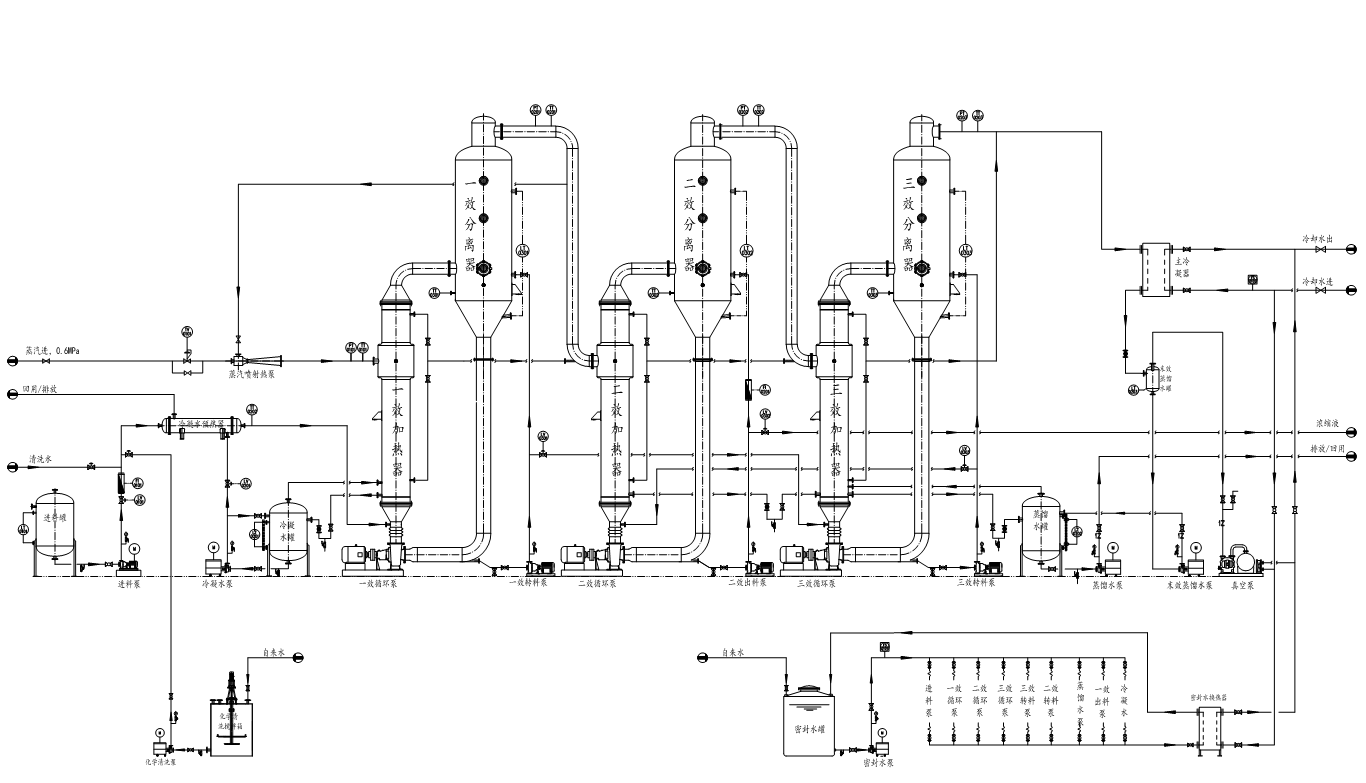

1、多效蒸發工藝
多效蒸發是將前效的二次蒸汽作為下一效加熱蒸汽的串聯蒸發操作。在多效蒸發中，各效的操作壓力、相應的加熱蒸汽溫度與溶液沸點依次降低。原理在蒸發生產中，二次蒸氣的產量較大，且含大量的潛熱，故應將其回收加以利用，以達到節能效果，一般蒸發蒸汽噸水消耗量：單效：1.1t/噸水，二效：0.57t/噸水，三效0.4t/噸水，四效：0.3t/噸水。
物料流向：
原料罐→預熱器→1效→3效→2效→濃縮液（混流蒸發，保證高溫出料）
蒸汽流向：
生蒸汽→熱泵（一效分離器引射蒸汽）→1效加熱器→2效加熱器→3效加熱器→主冷凝器
冷凝水流向：1效加熱器→冷凝水罐→冷凝水泵→預熱器→回用/排放
蒸餾水流向：2效加熱器→3效加熱器/主冷凝器→ 蒸餾水罐→蒸餾水泵→回用/排放
蒸發過程中，關鍵的操作指標（液位、溫度、壓力、密度等）利用自控系統自動控制，蒸發罐和結晶器的壓力維持在一定壓力，通過蒸餾水罐不凝氣出口旁路空氣調節閥調節控制蒸發壓力。
出料單元
在強制循環蒸發濃縮系統中，通過出料管路安裝的質量流量計檢測濃縮液的出料濃度，由出料泵以及出料調節閥控制出料。

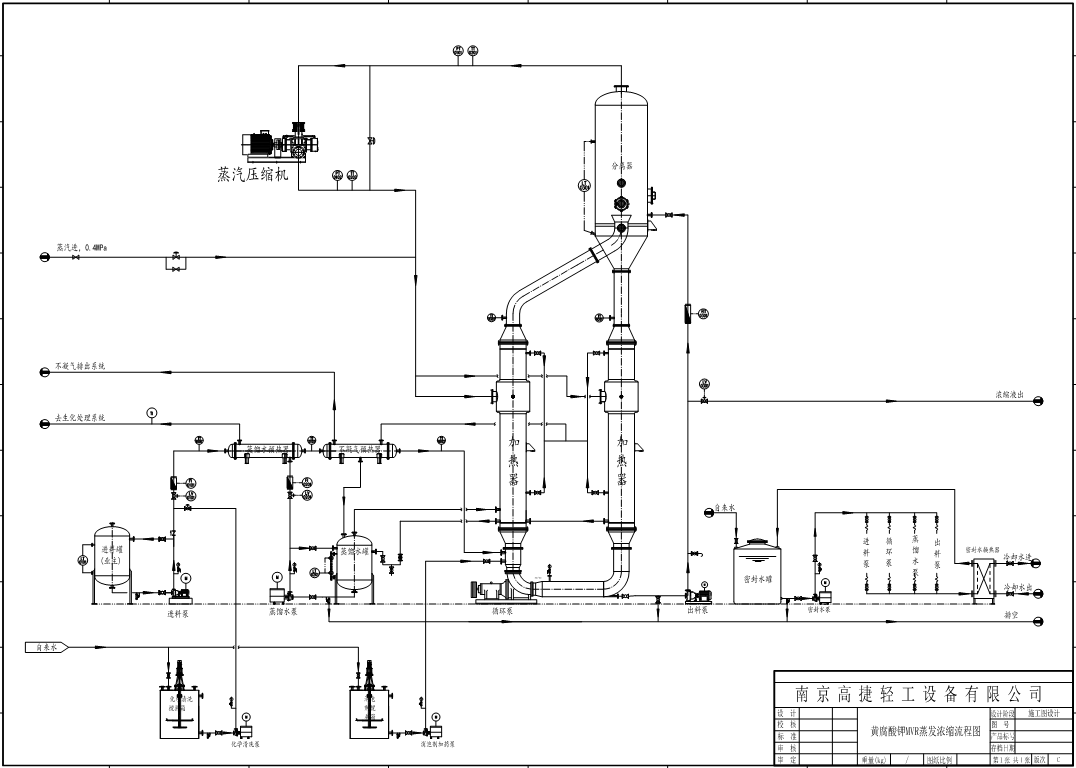

2、MVR蒸發工藝
MVR其工作過程是將低品位的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。除開車啟動外，整個蒸發過程中無乎需生蒸汽，從分離器出來的二次蒸汽，經壓縮機壓縮，壓力、溫度升高，熱焓增加，然后送到蒸發器的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水。這樣原來要廢棄的蒸汽就得到充分的利用，回收潛熱，提高熱效率，達到節能效果，MVR蒸發噸水能耗約28~55元。
物料流向：
原水罐→進料泵→預熱器→MVR強制循環蒸發系統→出料泵→濃縮液
蒸汽流向：
分離器二次蒸汽→蒸汽壓縮機→加熱器
蒸發系統采用強制循環工藝，配置一臺強制循環泵，為了保證物料在列管內滿管高速流動，防止物料結垢堵管。強制循環工藝特點如下：
a強制循環蒸發器用于避免在加熱面上沸騰而形成結垢或產生結晶的工況。
b 強制循環蒸發溶液在設備內的循環主要依靠循環泵產生強制流動。
c物料在加熱器內不蒸發，不會發生濃度變化，在分離器中閃蒸后濃度才會升高，因此不會附著在熱交換面引起熱交換面結垢。
d分離主體有非常充分的液/氣分離面積和分離高度，可以保證長時期蒸發量和出料濃度穩定。
出料系統
考慮到物料進料含鹽量較高，蒸發濃縮至終點時，系統配置質量流量計用于檢測物料的密度，且配置出料泵與出料調節閥，通過調控調節閥開度，調控出料濃度。
