在含鹽物料蒸發結晶生產過程中，蒸發結晶器底部通常設置有鹽腿，鹽腿起到集鹽、分級、洗滌、回溶可溶性雜質、冷卻、輸送等作用，是提高鹽的品質、降低制鹽系統能耗的關鍵部件之一，鹽腿的作用理所當然的不可小視。近年來，隨著我國新的環境法的修訂，加大對環保監察的力度，對高鹽廢水處理要求分為嚴格，許多生產廢水要求零排放處理，零排放處理往往涉及蒸發結晶工藝，而鹽腿的設計是蒸發結晶器的重要環節，探尋鹽腿技術對含鹽廢水結晶鹽的提純具有重要的意義。
鹽腿設計的工作原理
鹽腿的設計利用其特殊設計的內部結構提供適當?shù)乃俣群途鶆虻牧鲬B(tài)化，能高效淘洗、冷卻、分類和增稠。
蒸發結晶器內不斷結晶出來的鹽晶，因重力關系向下運動，從錐體逐步落入到鹽腿，原料液從鹽腿下部進入，沿腿壁上升與鹽晶逆流洗滌，將石膏、細小的硫酸鈉和鹽顆粒帶入蒸發結晶器內繼續參與循環和長大； 同時可將可溶性雜質溶解去除，有利于鹽質的提高；還可通過原料液與逆向運行的鹽漿進行熱交換，降低排鹽溫度，減少排鹽熱損失。
國內目前采用的鹽腿形式

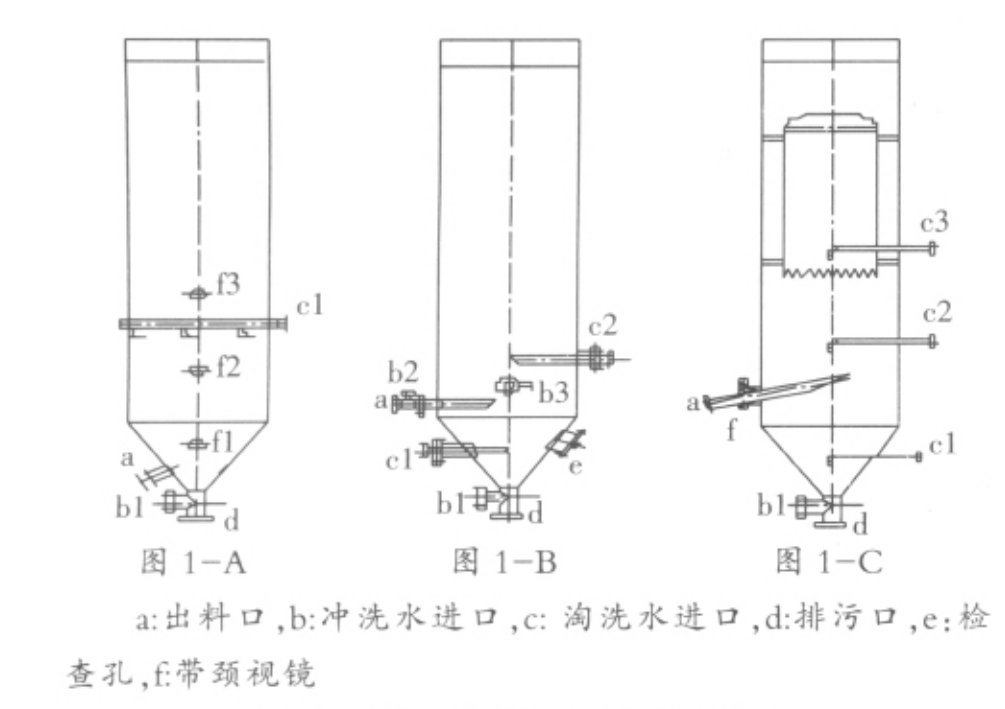

目前，國內常用的鹽腿形式主要有三種，圖 1-A 所示鹽腿主要應用在石膏型鹵水為原料，采用石膏晶種法生產的制鹽裝置，在轉排鹽工藝中還是比較實用的。 圖 1-B 所示鹽腿主要應用在以芒硝型鹵水為原料，引進蘇爾壽及麥索公司技術的鹽硝聯產制鹽裝置， 圖 1-C 所示鹽腿是引進HPD技術制鹽裝置，該裝置生產原料為凈化后的石膏型鹵水。此鹽腿設計在其內部增加了一個倒錐筒體，結構相對更加復雜，設備制作相對困難，一旦結構設計不合理，倒錐筒體也會脫落，造成不必要的損失。
上述三種鹽腿形式都設計了淘洗鹵水管，圖 1-A 設有一根環管，在鹽腿直段偏下位置。 圖 1-B 、圖1-C 分別設有兩根和三個獨立的淘洗鹵水管，錐體上一根，其余設置在鹽腿直段偏下位置。鹽腿淘洗鹵水的作用就是 “結晶動力學法”、“流態化技術” 的合理運用。淘洗鹵水既冷卻了排出鹽腿的鹽漿，洗滌產品晶體的雜質，將細小晶體送回蒸發室。
鹽腿設計注意事項
蒸發器底部設置的鹽腿，起到了集鹽、分級、洗滌、回溶芒硝、輸送等多個作用，是保證鹽質的關鍵部件。 淘析腿中的工況，如同一個逆流的流化床，除淘洗鹵水的上升速度和鹽晶的沉降速度是影響操作的主要因素外，設計中還應考慮以下幾項內容 :
1 淘洗鹵水的壓力與流量應穩定，其流量應隨排除鹽漿量的變化而調節。
2 淘洗鹵水的溫度，既要減少熱量的消耗，又要防止芒硝的析出， 以免流量計和管道結垢而影響生產。
3 鹽腿中應有足夠高度的鹽層，保證淘洗鹵水均勻上升，以防止溝流現象。
4 要排除大塊鹽的干擾。
5 控制淘洗水的溫度均在 53℃ 左右。
6 鹽腿錐體部分應考慮檢查孔。
