首頁鋰電廢水蒸發處理工藝
進些年來， 隨著新能源汽車持續高速增長，電池行業持續高景氣，電池市場帶動了材料需求持續增長。與此同時，產業發展過快也帶來了很多問題，主要表現在原材料的供給上。近年來，包括鎳、鈷、鋰等主要原材料價格迅速上漲，因需求增長過快以及環境保護等各方面因素影響，導致鎳鈷鋰材料總體供應出現短缺。
就在此行業背景下，大量新產品相繼上市，三元前驅產品.碳酸鋰.氫氧化鋰.硫酸錳.硫酸鈷.硫酸鎳等原材料生產廠家紛紛擴產以滿足未來市場的需求。
鋰電業水質特征。
鋰電業蒸發結晶處理工藝：
LiCO3、LiOH生產中，通過鋰輝石酸浸出的LiSO4要經過蒸餾濃縮至一定濃度，才能用來沉淀LiCO3。LiOH粗品和LiOH也需要通過蒸發結晶和二次蒸發結晶來獲得。類似地，NiSO4、CoSO4、MnSO4生產過程中的最后一個步驟是蒸發結晶和干燥。
鋰電業蒸發結晶處理工藝：
鋰電廢水，特別是LiCO3沉淀后的廢水，主要以硫酸鈉為主，硫酸鈉含量較高接近飽和，廢水中COD含量較高，且含有少量氟離子約200mg/L,氟離子影響蒸發設備選材，在進入蒸發前可投加氯化鈣采用化學沉淀方式沉淀大部分氟離子，經過，進入蒸發設備蒸發結晶脫鹽后，蒸餾水去生化處理后達標排放。蒸發設備建議采用高效節能的MVR形式
MVR原理：
MVR是機械蒸汽再壓縮技術（Mechanical Vapor Recompression ）的簡稱。MVR是重新利用它自身產生的二次蒸汽的能量，從而減少對外界能源需求的一項節能技術。MVR蒸發器其工作過程是將低溫位的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。從蒸發器出來的二次蒸汽，經壓縮機壓縮，壓力、溫度升高，熱焓增加，然后輸送至蒸發器的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水，這樣蒸汽就得到了充分利用。

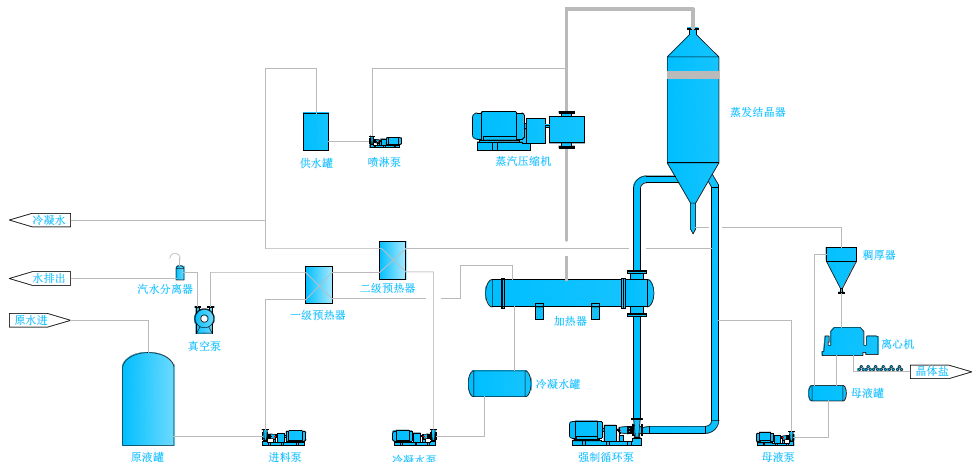

MVR蒸發工藝流程圖如下：
工藝簡介：
1) 物料系統
原水罐（池）→進料泵→預熱器→MVR強制循環蒸發系統→出料泵→結晶罐→離心機→固體濕鹽
蒸發系統采用強制循環工藝，配置一臺強制循環泵，為了保證物料在列管內滿管高速流動，防止物料結垢堵管。強制循環工藝特點如下：
強制循環蒸發器用于避免在加熱面上沸騰而形成結垢或產生結晶的工況。
強制循環蒸發溶液在設備內的循環主要依靠循環泵產生強制流動。
物料在加熱器內不蒸發，不會發生濃度變化，在分離結晶器中閃蒸后濃度才會升高，因此不會附著在熱交換面引起熱交換面結垢。
分離主體有非常充分的液/氣分離面積和分離高度，可以保證長時期蒸發量和出料濃度穩定。
運行能耗：以進料量：8335kg/h，蒸發量5500kg/h案例，蒸汽單價按：260元/t，電價按0.7元/kw，折算運行成本。
|
四、經濟性分析 |
|||||||
|
汽耗 |
總 |
150 |
kg/h |
電耗 |
運行 |
298.405 |
kW/h |
|
蒸發 |
150 |
kg/h |
裝機 |
370.65 |
kW/h |
||
|
水耗 |
總 |
80 |
t/h |
氣耗 |
總 |
15 |
Nm3/h |
|
冷凝 |
80 |
t/h |
儀表 |
15 |
Nm3/h |
||
|
其他 |
0 |
t/h |
其他 |
0 |
Nm3/h |
||
|
水耗 |
按蒸發量 |
￥47.37 |
元/t |
|
|
|
|
|
按處理量 |
￥31.54 |
元/t |
|
|
|
|
|
|
8000h運行 |
￥2,103,068.00 |
元/y |
|
|
|
|
|
