汽水分離器就是用來分離氣體和液體的機器，目前其蒸汽系統的分離器主要有三種，他們分別是:擋板型、汽旋型和吸附型。主要的不同是，當流速范圍較大的時候，擋板式分離器可以保持很高的分離效率，而其他兩種的分離效率只有在蒸汽速度為13m/s以下時才能達到98%，否則效率會很低。擋板式汽水分離器工作原理如下：

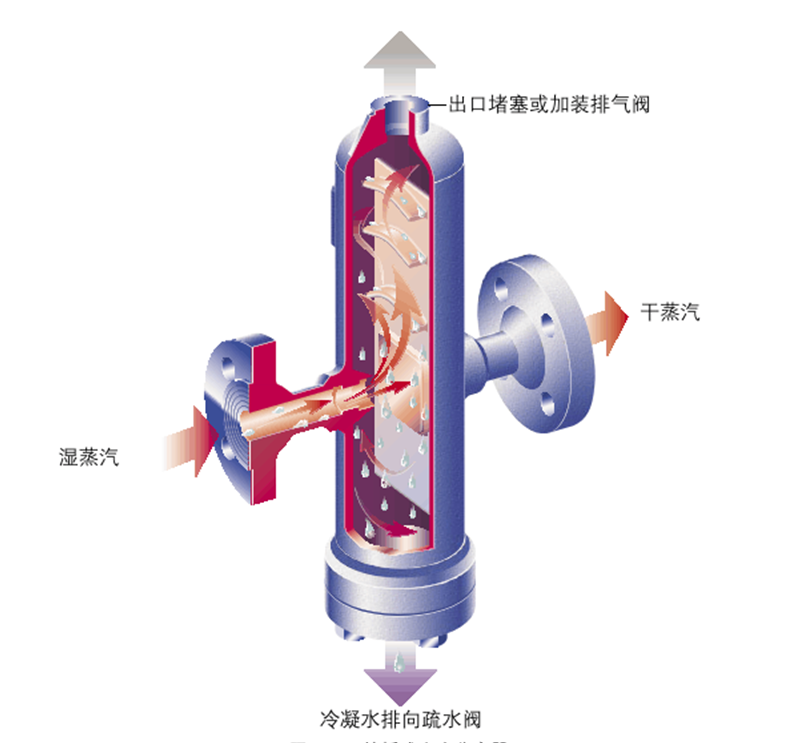

圖1：擋板式汽水分離器
如圖所示，擋板式汽水分離器主要由多個擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴質量和慣性較大，當遇到擋板改變流動方向時，水滴會積聚在擋板上面，降低水滴動能，致使大部分水滴聚集，最后落到分離器底部，通過疏水閥排出。相反，干蒸汽則繞過擋板排出。
研究表明，擋板式分離器在蒸汽流速在10m/s和30m/s之間，分離效率接近100%，因此管道較小的情況下，或者蒸汽流速波動較大分離器用擋板式分離器比較合適。因此在一些非關鍵場合，擋板式分離器可以根據管道大小來選型。
